Затварање терминала унапред

Број модела: ЛПТЦ-07

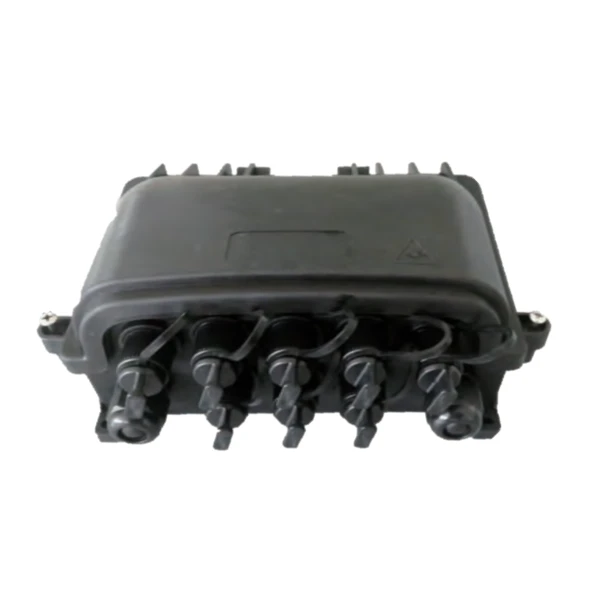

ЛПТЦ-07А има 2 улаза и излаза за оптичка кабла и погодан је за зидну монтажу, монтажу на стуб и друге методе инсталације.

Pošalji upit

Опис

модел бр.	Класификација
ЛПТЦ-07	Затварање терминала унапред (водоотпорни конектор)

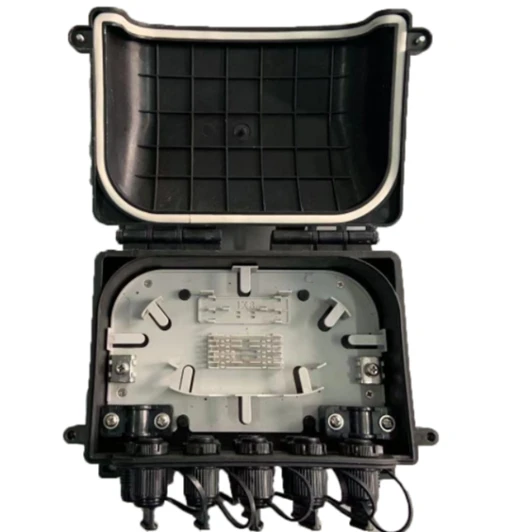

ЛПТЦ-07 затварач терминала је уређај за претходно повезивање каблова који се може користити за спајање и гранање оптичких каблова. Има 2 улаза и излаза оптичких каблова и погодан је за зидну монтажу, монтажу на стуб и друге методе инсталације. Производи наше компаније су дизајнирани да на њих не утичу спољни фактори околине. Овај производ има широк спектар примена, добре перформансе заптивања и згодну инсталацију. Спољна шкољка је направљена од инжењерске пластике високе чврстоће, која је отпорна на старење, корозију и високе/ниске температуре и има високу механичку чврстоћу. Неуморно смо посвећени истраживању и развоју комуникационе опреме за повезивање, а наша оптичка кабловска спојна кутија је поуздан избор да осигурамо квалитет вашег преноса информација.

Спецификације

Ставка	Спецификације
Спољне димензије (мм)	235 к 185 к 95 мм
Материјал кућишта	МПП
УВ зрачење (сат)	720 (АСТМ Г155)
Тип заптивања	Механички
Број портова	2 улаза 8 прикључака за каблове
Макс. пречник кабла петље (мм)	Φ12
Макс. капацитет спајања (једно влакно)	12
Адаптер лоадинг	8 ком водоотпорни СЦ симплекс адаптер
ПЛЦ разделник	1к2, 1к4, 1к8, 1к16 ПЛЦ разделник
ИП класа	65
Радијус кривине	>30мм
Радна температура (степен)	-40 до плус 65 степени
Отпор изолације	Веће или једнако 2Кс104МΩ

Стандарди Цомпли

ИТУ-Т Л.201	Захтеви за перформансе за пасивне оптичке чворове: Запечаћени затварачи за спољашња окружења
Телцордиа ГР-771-ЦОРЕ	Општи захтеви за затвараче за спајање оптичких влакана
УЛ 94	Стандард за испитивања запаљивости пластичних материјала за делове у уређајима и апаратима.
ИЕЦ-60529	Степени заштите обезбеђени кућиштима (ИП код)

Апплицатионс Енвиронмент

Ставка	Валуе
Радна температура	-40 ºЦ- плус 65 ºЦ
Температура инсталације	-10 ºЦ- плус 50 ºЦ
Температура складиштења	-45 ºЦ- плус 65 ºЦ
Релативна влажност	5 процената -95 процената

Процес инсталације

И. Припрема

Пре уградње, проверите модел, број оптичких влакана и прибор затварача за спајање оптичких влакана.
Пре уградње, сву додатну опрему одржавајте сувом и чистом.
Одржавајте чисто (суво и без прашине) и равно радно окружење.
Процес инсталације мора да користи стандардну опрему и алате.

ИИ. Руковање оптичким каблом

Скините спољни омотач кабла од влакана на дужину од 1,2 метра; немојте сећи оптички кабл на 0.5 метара или 1.5 метара (погледајте слику 3).
Одрежите чврстоћу кабла од влакана на дужину од 5 центиметара.

Напомене: ① Оптичко влакно није оштећено. ② Ако је оптичко влакно оштећено, оштећени део мора да се одсече, а ново оптичко влакно треба да се скине.

ИИИ. Упутства за процес инсталације

Припремите резани кабл од влакана.
Користите крстасти одвијач да олабавите завртње за причвршћивање затварача.
Отворите производ и помоћу одвијача олабавите завртње за причвршћивање обујмице кабла за влакна.
Ставите исечени кабл за влакна у кутију, причврстите чврстоћу и стезаљку кабла за влакна, причврстите преостало оптичко влакно помоћу везица и уредно га умотајте у кутију. Убаците оптичко влакно у држач фузионог спојника и сачекајте фузионо спајање са улазним крајем разделника.
Спојите оптичко влакно са улазним крајем разделника и уметните излазни крај разделника у конектор.
Након што је спајање завршено, поравнајте пигтаил влакно са конектором, користите брзи конектор и уметните склоп у кућиште конектора.

ИВ. Заптивање кутије

Инсталација носача оптичких влакана треба да буде уредна, а радијус савијања за усмеравање влакана треба да испуњава захтеве.
Унутрашње причвршћиваче треба затегнути.
Количина заптивне траке треба да буде разумна.
Заптивну траку треба поставити равно у одговарајући прорез спојног затварача.
